風力発電機を設置しました。 ”風力・太陽光発電”のブログ

タグ:手作り追尾ソーラー ( 12 ) タグの人気記事

模型太陽追尾装置の実験中です。最近になって参考にできるホームページやブログが増えてきました。

参考にしたホームページ・ブログ
”蘭と自然エネルギー”さん
http://www.geocities.jp/gwkmr527/paneru.html

”Now, talk about the solar tracking system”
http://souda-kaken.blogspot.jp/

"Cool DIY Solar Tracker "
https://www.youtube.com/watch?v=ljTJqQYSJ8g

1.5V用ソーラーパネル2枚と1.5V用モーター1個。減速ギアにはおもちゃの弾み車の駆動部を利用。片方のソーラーパネルを影らすとモーターの回転が反転します。回転させる天板を思案中です。実用的ではありませんが原理を知るのに良い。

清風発電所(CIS3.78KW)の発電データ 289kwh/521kwh(前年7月実績)
7月21日(火)晴れ 35/25° 風速2m/s
発電量 24.2kwh
消費量 20.9kwh
屋根散水 休止。
GTI(100w×3) 正常に動作109w昼頃から機能停止
蓄電池電圧 12.9V(ソーラー・風車で充電)
所見:暑い。
[PR]
by onizahei | 2015-07-22 09:35 | 太陽光追尾ソーラー | Comments(0)
優れた手作りソーラー追尾装置の駆動部製作のyoutubeビデオを見つけました。製作者Aceman307さんはメカニックに強い方で参考になります。

How to build a solar tracker. DIY solar panel sun tracker.
https://www.youtube.com/watch?v=HnwTqx-INes
Solar tracker limit switch construction
https://www.youtube.com/watch?v=GsNCz97pkmw
How to make a cordless drill with a bad battery into a portable corded drill.
https://www.youtube.com/watch?v=kLQlmaMp3FE
Aceman307 channel introduction
https://www.youtube.com/watch?v=NTizeGZJN7I

CIS(3.78KW)の発電データ 71kwh/472kwh(前年2月実績)
2月3日(火)晴れ 8/-5° 風速2m/s
発電量 25.3kwh
消費量 21.3kwh
屋根散水 休止。
GTI(100w×3) 正常に動作 161w
蓄電池電圧 12.8V(ソーラーで3時間充電)
所見:寒い。
[PR]
by onizahei | 2015-02-03 17:04 | 太陽光追尾ソーラー | Comments(0)
あけましておめでとうございます。マイナーなブログですが熱心にアクセスしてくださる皆様に御礼申し上げます。本年も風力発電機と太陽光発電の運営状況を中心にブログを継続していきますのでよろしくお願いします。
今日の朝、自作のソーラー手動追尾装置のワイヤーと滑車が凍結して動かない。電動の自動運転は難しいかも。

CIS(3.78KW)の発電データ 4kwh/554kwh(前年1月実績)
01月01日(木)晴れのち曇り 5/1° 風速4m/s
発電量  4.2kwh
消費量 27.4kwh
屋根散水 休止。
GTI(100w×3) 正常に動作 75w
蓄電池電圧 12.9V
所見:12月分は461kwhでソーラークリニックに登録しました。全国257件中4位
[PR]
by onizahei | 2015-01-01 13:33 | 太陽光追尾ソーラー | Comments(2)
超簡単ソーラートラッカーを発見しました。
"Cool DIY Solar Tracker "
https://www.youtube.com/watch?v=ljTJqQYSJ8g
これなら私でも作れるかも。

マイコンボードを使った事例。
”Dual Axis Solar Tracker - DIY Arduino Powered”
https://www.youtube.com/watch?v=-f6FthqPwog

電子工作ができる方は参考になる。
”solar tracker cost $12”
https://www.youtube.com/watch?v=tk5JYBUOKJY
クールですね。動きからしてステッピングモーターを使用か?

”Cheap Solar Tracking”
https://www.youtube.com/watch?v=Rt4HZOsOwNQ
サーボモーターを使用した事例。

”The Three Sensor Solar Tracker DIY Electronics Kit - Electronic Theory & Assembly”
https://www.youtube.com/watch?v=iIsMq3wSps4
解説が丁寧なサーボモーターを使用した事例。

”RED ROCK LED3X - Solar Tracker Circuit Kit - Assembly and test”
https://www.youtube.com/watch?v=V5V-21PLsWA
ソーラートラッカー・キットの作成ビデオ。
キットのメーカーサイト
http://www.redrok.com/led3xassm.htm
・電子回路図が公開されていて、応用事例が沢山掲載されています。このキットは汎用性が高い。日本でも販売してるところはないかしら?
[PR]
by onizahei | 2014-12-03 03:36 | 太陽光追尾ソーラー | Comments(0)
良い天気ですね。何か作業するのに絶好の日和です。
葉と同じ色の花。

太陽光追尾ソーラーのうち手動ウインチによる追尾装置の完成です。水平軸移動角度150度、垂直軸移動角度20度。まだまだ調整の必要はありますが一段落。これでしばらく様子を見ます。
パネルの両端に滑車を付けてワイヤーを通して手動ウインチのワイヤーに接続しています。ワイヤーの緩みはパネル前面の自重により張ることで解消する。同時に垂直軸角度が変わります。中天(真南)の時もっとも平らになり東・西へ行くほどにパネルが傾きます。
中間のワイヤー接続部分。
ワイヤーの乱巻補正のガード(4mmのスタットねじ)を付けました。
AM10:00ごろの発電97W(GTIパネル100W×2)、充電電圧12.9V(風車4m/s)。

CIS(3.78KW)の発電データ 147kwh/561kwh(前年4月実績)
4月7日(月)晴れ 18/4° 風速4m/s
発電量 28.8kwh
消費量  8.8kwh
屋根散水  休止
所見:少し寒い。
[PR]
by onizahei | 2014-04-08 00:24 | 太陽光追尾ソーラー | Comments(0)
ロープからステンレスワイヤーに変更しました。手動ウインチらしくなりました。(^^;)
正転・逆転することで方向がかえられます。弛みの問題はまだ解決してませんが少しづつ調整していきます。

CIS(3.78KW)の発電データ 93kwh/561kwh(前年4月実績)
4月5日(土)晴れ 15/6° 風速4m/s
発電量 28.4kwh
消費量 10.1kwh
屋根散水  休止
所見:少し寒い。
[PR]
by onizahei | 2014-04-06 00:18 | 太陽光追尾ソーラー | Comments(6)
ここ2日ほどの強風でパネルの向きがバタバタして脱落するかと心配しましたが無事でした。危ないところでした。
ジョイント部の25mmほどの溝にパネルを載せているだけなので後で脱落防止の補強を考えています。
自作した巻き取り機。部材は100均やホームセンターで調達。全部で2000円ぐらい。

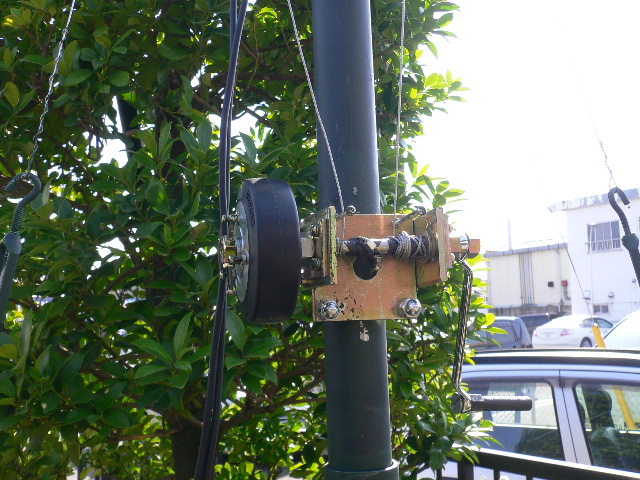

パイプに取り付けたところ。まだロープを絡めていません。左のゴム製の車輪にモーターを付ければ電動になります。
ロープを絡めたところ、弛んで空回りしたり、団子状態になったりで上手くいきません。何か良い方法を思案中。

CIS(3.78KW)の発電データ 587kwh/564kwh(前年3月実績)
3月31日(月)晴れ 19/11° 風速7m/s
発電量 29.3kwh
消費量  9.6kwh
屋根散水  休止
所見:587kwhでソーラークリニックに登録します。
[PR]
by onizahei | 2014-04-01 09:55 | 手作り工作 | Comments(0)
滑車とロープで水平軸を動かす装置を取り付けてみました。ロープを引っ張れば左右に回転します。
ソーラーまでの高さ3.5m。
パイプに取り付ける手動ウインチのようなものを製作中。いずれ電動にするか、重りを使った仕掛け時計のようなもので東から西に回転移動する機構を考案中。こういう過程が結構楽しいです。(^^;)

太陽光追尾ソーラーを自作している方を発見しました。プロの技術者で規模が大きくスゴイ。参考になります。
(仮称)秋山惠男のやりたい放題(タグ:自動追尾装置)
http://akiyama.zen.jpn.com/

CIS(3.78KW)の発電データ 557kwh/564kwh(前年3月実績)
3月30日(日)雨 21/12° 風速2m/s
発電量 1.5kwh
消費量 9.7kwh
屋根散水  休止
所見:雨ですね(><)。前年3月実績を超えるか微妙。
[PR]
by onizahei | 2014-03-31 00:10 | 太陽光追尾ソーラー | Comments(0)
ソーラー駆動部の制作に取り掛かってます。壊れていないZOLARGUS社のソーラートラッカー(追尾装置)を使ってみようかと考えています。もし失敗しても手動で方角を変えられるようにしたいですね。

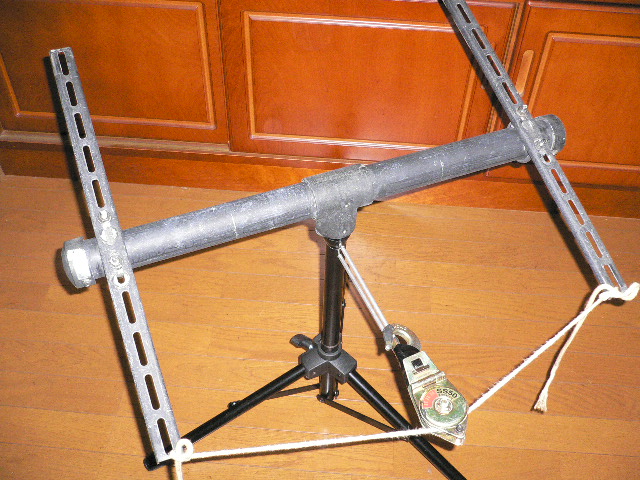

ロープと滑車を使った試作品。まるでヨットのようです。(^^;)今のところ、駆動装置なしの水平軸動作のみ。
今日は塗装をしています。

修理依頼中の2基の駆動部のうち既設分は新品と交換になりました(3月22日到着)。なんと、在庫展示品(型式が古いSA/TB236)と思いますが1セット完品で送ってきました。太っ腹ですね。予備品の駆動部は配送トラブルで遅れているとのこと。修理されて帰ってくると有難いのですが保障外なのでどうなることやら。どちらにしても”おとぎの国”の誠意を感じます。
[PR]
by onizahei | 2014-03-27 12:43 | 太陽光追尾ソーラー | Comments(0)
 おとぎの国の「自動追尾ソーラーシステムSol System」は駆動部に何らかな問題があるのかもしれません。修理から戻ってもすぐに壊れる可能性があります。そこで追尾装置の駆動部の自作を考えてます。

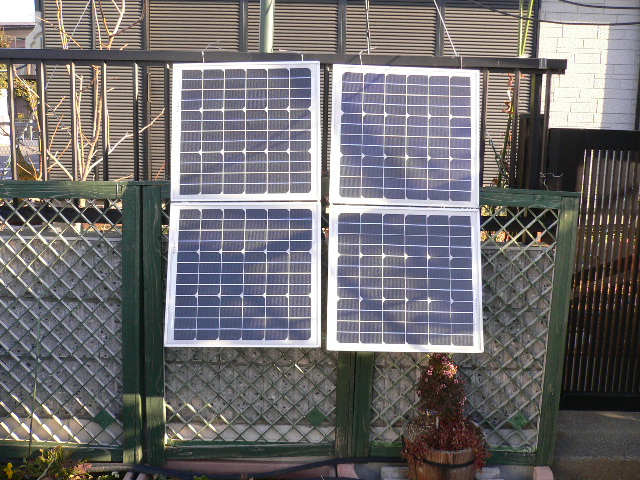

今もパネルはフェンスに縛り付けて晒し物状態。

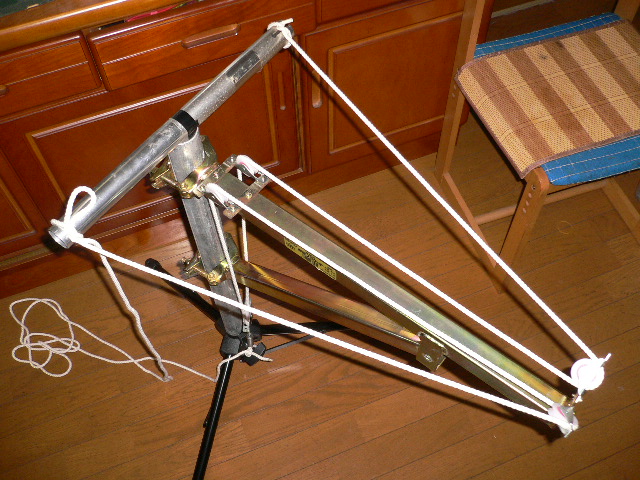

ロープと滑車を使って駆動部の動作を模索中です。滑車のところにモーターを付けて正転・逆転することによって水平軸を動かす方法です。ただこれだと90°ぐらいの回転しかできない。
こちらは180°近く回転しますがロープが緩む。この緩みを補正するバネか重りを付ければいけそうかな。傘歯車を使う方法もありますが装置がおおごとになる。出来るだけ簡単な方法を考えてます。

CIS(3.78KW)の発電データ 153kwh/564kwh(前年3月実績)
3月9日(日)晴れ 10/-1° 風速2m/s
発電量 22.0kwh
消費量 13.7kwh
屋根散水  休止
