風力発電機を設置しました。 ”風力・太陽光発電”のブログ

カテゴリ:太陽光追尾ソーラー( 67 )

ポータブル太陽光追尾装置の製作販売店の「工房てんとうむし」さんのサイトを見つけました。
http://www.sun-chaser.net/

こちらは総合サイトの”田舎でつくろう!:自然の恵みを最大限に利用する”です。人柄がわかります。
http://www.inakabook.com/
今日は家族が出かけて一人で留守番です。夕飯は冷凍スパゲッティと野菜ジュースで済ませました。(^^;)

清風発電所(CIS3.78KW)の発電データ 359kwh/473kwh(前年6月実績)
6月23日(木)雨 26/21° 風速3m/s
発電量8.1kwh
消費量9.7kwh
GTI(100w×3) 0W~13W 積算531.53kwh 要冷却
独立電源100W出力 0.0時間 延べ86.0時間(2016/1/27~)
鉛蓄電池電圧(230Ah) 朝方12.4V ソーラー・風車で充電時14.2V 日没12.8V
充電電流量 積算866Ah(過去の積算7100Ah)
所見:蒸し暑いが過ごし易い。
[PR]
by onizahei | 2016-06-23 20:03 | 太陽光追尾ソーラー | Comments(0)
模型太陽追尾装置の実験中です。最近になって参考にできるホームページやブログが増えてきました。

参考にしたホームページ・ブログ
”蘭と自然エネルギー”さん
http://www.geocities.jp/gwkmr527/paneru.html

”Now, talk about the solar tracking system”
http://souda-kaken.blogspot.jp/

"Cool DIY Solar Tracker "
https://www.youtube.com/watch?v=ljTJqQYSJ8g

1.5V用ソーラーパネル2枚と1.5V用モーター1個。減速ギアにはおもちゃの弾み車の駆動部を利用。片方のソーラーパネルを影らすとモーターの回転が反転します。回転させる天板を思案中です。実用的ではありませんが原理を知るのに良い。

清風発電所(CIS3.78KW)の発電データ 289kwh/521kwh(前年7月実績)
7月21日(火)晴れ 35/25° 風速2m/s
発電量 24.2kwh
消費量 20.9kwh
屋根散水 休止。
GTI(100w×3) 正常に動作109w昼頃から機能停止
蓄電池電圧 12.9V(ソーラー・風車で充電)
所見:暑い。
[PR]
by onizahei | 2015-07-22 09:35 | 太陽光追尾ソーラー | Comments(0)
中国のネットショップ”Aliexpress”のカテゴリー”太陽追尾システム”で検索しますと安い装置が出てきてます。2年ぐらい前までは業者向けの購入ロット数の大きい商品が主流でしたが最近は個人向けの物が充実してきましたね。まだまだドル建てのものが多いですが日本へのリサーチ・アドバイスが的確ならば日本市場も大きく拓けると思います。中国人留学生の皆さんの活躍を期待します。信用を勝ち取れば成功するよ。\(*⌒0⌒)♪

”Aliexpress”のカテゴリー”太陽追尾システム”
http://ja.aliexpress.com/item/DC-12V-Complete-Dual-Axis-Solar-Tracking-System-6-12-Linear-Actuator-Electronic-Controller-Solar-Panel/32270280896.html?adminSeq=221411511&shopNumber=1419147#

CIS(3.78KW)の発電データ 28kwh/587kwh(前年3月実績)
3月2日(月)晴れ 12/2° 風速4m/s
発電量 26.6kwh
消費量 17.5kwh
屋根散水 休止。
GTI(100w×3) 正常に動作 167w
蓄電池電圧 12.9V(風車で充電)
所見:肌寒い。風邪ひいたか?
[PR]
by onizahei | 2015-03-03 07:35 | 太陽光追尾ソーラー | Comments(0)
「自動追尾ソーラーシステムSol System」を購入した時におまけで付いてきた「ポータブル蓄電器 Home Backup 800(12V40Ah)」と12V20Ahバッテリーは独立電源システムの予備電源でしたが取り外して屋内に持ち込んでいます。”Home Backup 800”はUPS機能(無停電電源装置)があるようです。ソーラーのチャージコントローラーも内蔵してますがどちらかと言えばUPS装置がメインの商品のようです。ソーラー充電は電源オフ時に使えるようです。
電源を入れた状態で出力側に電気毛布60Wの負荷をかけていますがバッテリーに変化はありません。電源コードを抜くとバッテリーからAC100Vに変換して出力します。電源を入れると自動的に電気毛布へ送電とバッテリー充電を同時にしてます。擬似波のインバーターですが優れものかも。前のポータブル蓄電器は電源コードを入れたままにしていたら2ヶ月で壊れた。

ネットで調べたら無停電電源装置なら日本製の高機能で安価な製品が結構ありますね。
・無停電電源装置(常時商用給電/正弦波出力) 800VA/500W BY80Sオムロン28,390円
・CLASSIC PRO 無停電電源装置(UPS) UPS1500LX15,900円

今、モーターの正転・逆転回路を作ってみました。

CIS(3.78KW)の発電データ 205kwh/472kwh(前年2月実績)
2月11日(水)晴れ 10/-4° 風速2m/s
発電量 23.0kwh
消費量 24.5kwh
屋根散水 休止。
GTI(100w×3) 正常に動作 118w
蓄電池電圧 12.6V(風車で充電)
所見:寒い。
[PR]
by onizahei | 2015-02-11 17:43 | 太陽光追尾ソーラー | Comments(2)
優れた手作りソーラー追尾装置の駆動部製作のyoutubeビデオを見つけました。製作者Aceman307さんはメカニックに強い方で参考になります。

How to build a solar tracker. DIY solar panel sun tracker.
https://www.youtube.com/watch?v=HnwTqx-INes
Solar tracker limit switch construction
https://www.youtube.com/watch?v=GsNCz97pkmw
How to make a cordless drill with a bad battery into a portable corded drill.
https://www.youtube.com/watch?v=kLQlmaMp3FE
Aceman307 channel introduction
https://www.youtube.com/watch?v=NTizeGZJN7I

CIS(3.78KW)の発電データ 71kwh/472kwh(前年2月実績)
2月3日(火)晴れ 8/-5° 風速2m/s
発電量 25.3kwh
消費量 21.3kwh
屋根散水 休止。
GTI(100w×3) 正常に動作 161w
蓄電池電圧 12.8V(ソーラーで3時間充電)
所見:寒い。
[PR]
by onizahei | 2015-02-03 17:04 | 太陽光追尾ソーラー | Comments(0)
あけましておめでとうございます。マイナーなブログですが熱心にアクセスしてくださる皆様に御礼申し上げます。本年も風力発電機と太陽光発電の運営状況を中心にブログを継続していきますのでよろしくお願いします。
今日の朝、自作のソーラー手動追尾装置のワイヤーと滑車が凍結して動かない。電動の自動運転は難しいかも。

CIS(3.78KW)の発電データ 4kwh/554kwh(前年1月実績)
01月01日(木)晴れのち曇り 5/1° 風速4m/s
発電量  4.2kwh
消費量 27.4kwh
屋根散水 休止。
GTI(100w×3) 正常に動作 75w
蓄電池電圧 12.9V
所見:12月分は461kwhでソーラークリニックに登録しました。全国257件中4位
[PR]
by onizahei | 2015-01-01 13:33 | 太陽光追尾ソーラー | Comments(2)
超簡単ソーラートラッカーを発見しました。
"Cool DIY Solar Tracker "
https://www.youtube.com/watch?v=ljTJqQYSJ8g
これなら私でも作れるかも。

マイコンボードを使った事例。
”Dual Axis Solar Tracker - DIY Arduino Powered”
https://www.youtube.com/watch?v=-f6FthqPwog

電子工作ができる方は参考になる。
”solar tracker cost $12”
https://www.youtube.com/watch?v=tk5JYBUOKJY
クールですね。動きからしてステッピングモーターを使用か?

”Cheap Solar Tracking”
https://www.youtube.com/watch?v=Rt4HZOsOwNQ
サーボモーターを使用した事例。

”The Three Sensor Solar Tracker DIY Electronics Kit - Electronic Theory & Assembly”
https://www.youtube.com/watch?v=iIsMq3wSps4
解説が丁寧なサーボモーターを使用した事例。

”RED ROCK LED3X - Solar Tracker Circuit Kit - Assembly and test”
https://www.youtube.com/watch?v=V5V-21PLsWA
ソーラートラッカー・キットの作成ビデオ。
キットのメーカーサイト
http://www.redrok.com/led3xassm.htm
・電子回路図が公開されていて、応用事例が沢山掲載されています。このキットは汎用性が高い。日本でも販売してるところはないかしら?
[PR]
by onizahei | 2014-12-03 03:36 | 太陽光追尾ソーラー | Comments(0)

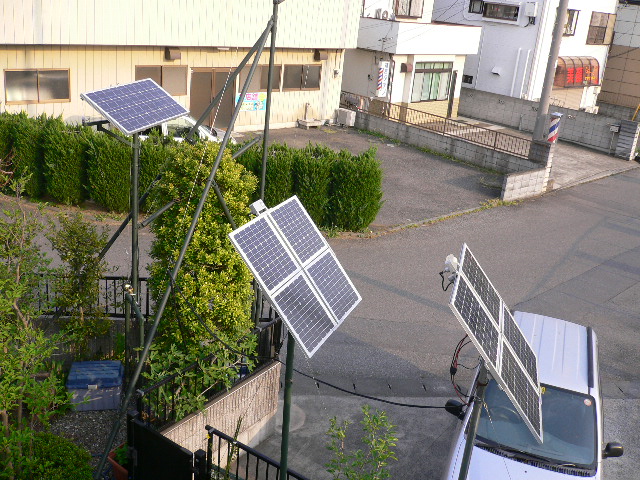

独立電源のソーラーパネル3基(100w×3)揃い組で常設できました。新設のものは塗装とコンクリート基礎がまだ残ってます。
1基は私の手動追尾でバッテリー充電に充てて、2基が自動追尾(Sol System)でグリッドタイインバーターに送電をします。
5月に入ってからグリッドタイインバーターは不調です。昼過ぎには機能を停止します。外気温28度バッテリーボックス内42度で発熱が原因と思われますので何か対応を考えています。

CIS(3.78KW)の発電データ 72kwh/668kwh(前年5月実績)
5月3日(土)晴れ 28/13° 風速2m/s
発電量 24.7kwh
消費量  6.8kwh
屋根散水 休止
所見:蒸し暑い。
[PR]
by onizahei | 2014-05-04 00:13 | 太陽光追尾ソーラー | Comments(0)
既存品の故障で一年保証期間中ということで新品が一セット分送られてきたものを組み立ててみました。問題もなく稼働してます。今のところ仮設ですが常設する予定です。
我が家では「自動追尾ソーラーシステムSol System」が2基と予備品(センサーと駆動部本体)があります。独立電源の太陽光パネル300W(100w×3)となりました。アウトドア・非常時用として仮設で利用する程度ならば一年以上は故障せずに動作しますが、私のように常設しますと4・5ヶ月で壊れます。購入を検討される方は注意してくださいね。私の場合は期待外れの高い買い物になってしまった。(>_<)

CIS(3.78KW)の発電データ 621kwh/561kwh(前年4月実績)
4月29日(火)曇り一時晴れ 22/14° 風速3m/s
発電量 11.6kwh
消費量  7.1kwh
屋根散水 休止
所見:過ごし易い。^-^

[PR]
by onizahei | 2014-04-30 00:12 | 太陽光追尾ソーラー | Comments(0)
修理した既存品の「自動追尾ソーラーシステムSol System」を取り付けました。クラッチのバネの締め付けが緩かったようで保持できず垂直になってしまう。それに光センサーと逆方向に移動します。配線を間違えたかも。
まだまだ調整が必要です。

保障外の予備品のほうも分解してみました。モーターに不具合がありました。
内部のコイル6線の内1線が切れています。不良品を合格品と偽装したギアモーターです。モーターを分解したところ断線している箇所のバランスをとるためにドリルの加工痕がありました。明らかに既存新品のモーターと違う中古の再生品です。これだとトルクも弱く、すぐに動いたり動かなかったりします。モーターは修理するのは難しくブラシのカーボンを壊してしまったので代替え品を気長に探すことにします。DC12Vモーター0.1A(外寸直径35mm.長さ55mmRS-455PA相当品か?)。

CIS(3.78KW)の発電データ 568kwh/561kwh(前年4月実績)
4月26日(土)晴れ 25/9° 風速3m/s
発電量 25.8kwh
消費量  7.1kwh
屋根散水 休止
所見:穏やか天気。前年4月実績を越えました。(^^)
[PR]
by onizahei | 2014-04-27 00:04 | 太陽光追尾ソーラー | Comments(2)
